8Way通讯(连接构成)

可以与最多8种机型的FA机器、不同品牌的PLC间连接

8Way通讯是Ethernet通讯（8种协议）与串行通讯（3种协议）相组合，使最多8种不同机型或不同品牌的PLC以及其他的外围设备间的连接在1台V8中实现。
・可与8种机型的机器同时通讯、进行各机器间的数据交换。
・同时监视、操作多台PLC及外围设备。
・利用网关功能，用1台V8可在LAN上各种机器间连接。

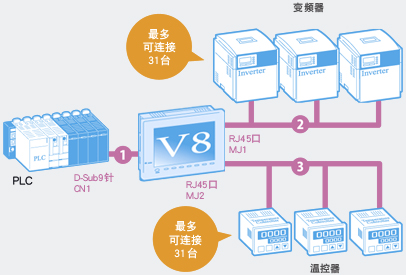

构筑多种FA机器的网络 - 串行连接（3端口）

可串行连接的PLC及外围设备最多可扩展到3种机型。即使在装置／设备内使用复数温控器或变频器等，V8也可连接。

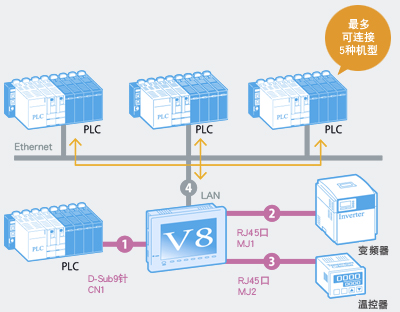

最多8种机型 — 一元化管理多彩的机器 - 串行+ Ethernet 混在连接

加上与原有的温控器／PLC的2路通讯，还可构建通过Ethernet的连接。

作为不同网络间的网关 - Ethernet连接

可用1台V8与8种机型的PLC通过Ethernet连接。并且，安装选件单元(CU-03-3)，增设2个Ethernet端口，可作为网关使用。
例如，现场与办公室之间的不同网络即使用V8连接，也可以传收数据而不会给网络自身带来负荷。

PLC对应一览

		Supported
Allen-Bradley	Control Logix/Compact Logix	○
	Control Logix(Ethernet)	○
	SLC500	○
	Micro Logix	○
	Micro Logix (Ethernet)	○
Automationdirect	Direct LOGIC(K-Sequence)	○
	Direct LOGIC(Modbus RTU)	○
Bticino	Open Web Net protocol	○
EATON Cutler-Hammer	ELC	○
FATEK AUTOMATION	FACON FB series	○
Fuji Electric	MICREX-F series	○
	MICREX-F series V4 Compatible	○
	MICREX-F Tlink	○
	MICREX-F Tlink V4 Compatible	○
	SPB(N mode)&FLEX-PC series	○
	SPB(N mode)&FLEX-PC CPU	○
	MICREX-SX(Tlink)	○
	MICREX-SX(OPCN-1)	○
	MICREX-SX(SX bus)	○
	MICREX-SX SPH/SPB series	○
	MICREX-SX SPH/SPB CPU	○
	MICREX-SX(Ethernet)	○
HITACHI	HIDIC-H	○
	HIDIC-H (Ethernet)	○
	HIDIC-EHV	○
	HIDIC-EHV(Ethernet)	○
	HIDIC-S10/2α,S10mini	○
	HIDIC-S10/2α,S10mini(Ethernet)	○
	HIDIC-S10V	○
	HIDIC-S10V(Ethernet)	○
IDEC	MICRO SMART	○
JTEKT	TOYOPUC	○
	TOYOPUC(Ethernet)	○
KEYENCE	KV10/24 CPU	○
	KV-700	○
	KV-700(Ethernet TCP/IP)	○
	KV-1000	○
	KV-3000/5000	○
	KV-3000/5000 (Ethernet TCP/IP)	○
	KV-1000(Ethernet TCP/IP)	○
Koyo	SU/SG(K-Sequence)	○
	SU/SG(Modbus RTU)	○
LS	MASTER-KxxxS	○
	MASTER-KxxxS CNET	○
Matsushita Electric Works	MEWNET	○
	FP series (Ethernet TCP/IP)	○
	FP series (Ethernet UCP/IP)	○
Mitsubishi Electric	A series link	○
	A series CPU	○
	QnA series link	○
	QnA series CPU	○
	QnA series (Ethernet)	○
	QnH(Q) series link	○
	QnH(Q) series CPU	○
	Q00J/00/01 CPU	○
	QnH(Q) series (Ethernet)	○
	QnH(Q) series link (Multi CPU)	○
	QnH(Q) series (Multi CPU) (Ethernet)	○
	QnH(Q) series CPU(Multi CPU)	○
	FX2N series CPU	○
	FX series link (A-prt)	○
	FX-3UC series CPU	○
OEMax	N7/NX series (70/700/750/CCU)	○
OMRON	SYSMAC C	○
	SYSMAC CS1/CJ1	○
	SYSMAC CS1/CJ1(Ethernet)	○
	SYSMAC CS1/CJ1(Ethernet Auto)	○
SAIA	PCD	○
SAMSUNG	SEC NET	○
Siemens	S7-300/400MPI	○
	S7 PROFIBUS-DP	○
	S7-200 PPI	○
	S7-300/400(Ethernet)	○
UNITRONICS	M90/91/Vision Series (ASCII)	○
Yaskawa Electric	MEMOBUS	○
	CP9200SH/MP900	○
	MP2300(MODBUS TCP/IP)	○
	CP/MP EXPANSION MEMOBUS (UDP/IP)	○
Yokogawa Electric	FA-M3	○
	FA-M3R	○
	FA-M3/FA-M3R(Ethernet)	○
	MODBUS RTU(Free Format)	○
	MODBUS TCP/IP(Ethernet)	○
	Universal Serial	○
	Barcode	○
	V-Link	○
	ModbusRTU Slave	○
	ModbusTCP/IP Slave	○
	Without PLC Connection	○

选件

扩展V8的可能性、形式丰富的选件群。

选件单元 GU-00（视频输入(4CH) + 音频输出单元） 摄像机的图像直接显示到V8上。音频文件可以用外部喇叭播放。 GU-01（RGB输入+音频输出单元） 将计算机的画面显示到V8上。音频文件可以用外部喇叭播放。 GU-02（RGB输出+音频输出单元） V8的画面显示到计算机的监视器上。音频文件可以用外部喇叭播放。 GU-03（音频输出单元） 音频文件可以用外部喇叭播放。 GU-10（视频(2ch) + RGB输出单元） 将摄像机的图像与计算机的画面同时显示到V8上。 GU-11（RGB输入(2ch)单元） 将计算机等的RGB输入用双系统同时显示到V8上。

CU-xx（通讯接口单元）

通讯单元

	XX	对应网络	XX	对应网络
	00	OPCN-1	04	PROFIBUS-DP
	01	T-Link	06	SX总线
	02	CC-Link	07	Devicenet
	03-3	Ethernet	08	FL-net
	各网络通讯用的单元。1台PLC可以连接多台V8系列。（※1）同一网络内可以连接其他机器，大大降低系统整体的价格。 ※1…正在开发

编程软件

V-SFT-5(Ver.5) Windows98/Me/NT Version4.0/2000/ XP/XP 64Edition/Vista 32bit版

各种电缆

型号	电缆形状	连接点
V-CP		计算机
V6-BCD		条形码 读取器
V6-MLT		MONITOUCH V8/V7/V6 系列
V6-TMP		温控器、 变频器等

各种选件

	TC-D9（终端变换器） 通过RS-422/485的端子台连接V8系列和连接通讯机器时使用。
	CREC（存储卡记录器） 在画面数据备份、内存管理器功能、数据记录功能中进行记录时使用。
	V-MDD（ACPU/QnACPU/FXCPU双端口接口） 将三菱电机（株）制造的ACPU/QnACPU/FXCPU的编程用连接器变成2端口的单元。直接连接三菱电机（株）制造的ACPU/QnACPU/FXCPU时，使用方便。
	V7-BT（更换用电池） V8系列更换用锂电池。
	V8xx-GS/V8xx-GSN10 操作面板的保护膜。N10为防眩光类型。（5枚为一组）
	V8xxx-FL V8系列更换用背光灯。
	更换面板 将V8安装到V4/GD-80/GD-65/GD-64的各面板开口上时使用。
